Funktionale Beschreibung der HIFI-Kompaktanlage VISION 2000 laut Anmeldung beim Patentamt München am 22. Juli 1971

HIFI-Kompaktanlage:

Die HIFI-Kompaktanlage ist ein Bodenstandgerät auf Rollen mit integriertem 10-Plattenwechsler und Verstärker.

Das Gehäuse des Gerätes ist in Kugelform. Die Klarsichtabdeckhaube ist als  Halbkugel um den entsprechenden halbkugelförmigen Korpus um 90°  schwenkbar. Damit vergrößert sich der Standplatzbedarf im Umfeld des  geöffneten Gerätes nicht. Die Kugelform gestattet ein Abspielen des mit 10 Schallplatten bestückten Spielers (PE 3060) auch in geschlossenem  Zustand.

Die Kabelführung (1 Netzkabel + 2 Lautsprecherkabel) erfolgt durch das  Fußgestell des Gerätes am Boden. Somit kann dieses frei im Raum bewegt und stehend betrieben werden.

Durchmesser: 62cm, Höhe Bedienfeld: 58cm, Gesamthöhe: 88cm

Lautsprecherboxen:

Durch Lagerung des halbkugelförmigen Lautsprechergehäuses an zwei Punkten  horizontal axial und einen Punkt vertikal axial, kann die Lautsprecherabstrahl- fläche in jede Richtung geschwenkt werden.

Damit können die Boxen an Zimmerdecke, Wand- und horizontalen Standflächen plaziert werden.

Durchmesser: 34cm, Höhe: 38cm

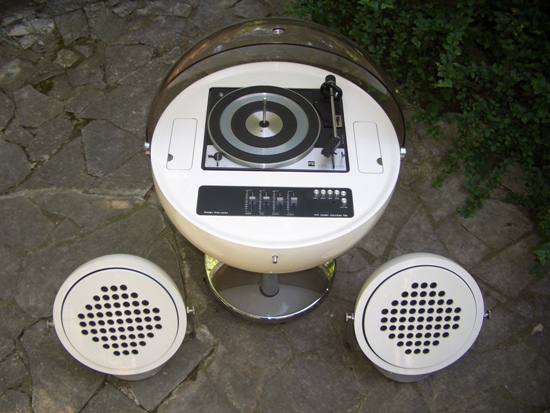

VISION 2000 gefertigt von Rosita Tonmöbel, 1971:
http://de.wikipedia.org/wiki/Datei:Stereoanlage_Vision_2000.jpg
(Bild zeigt die Kugel in der Pinakothek der Moderne in München)
